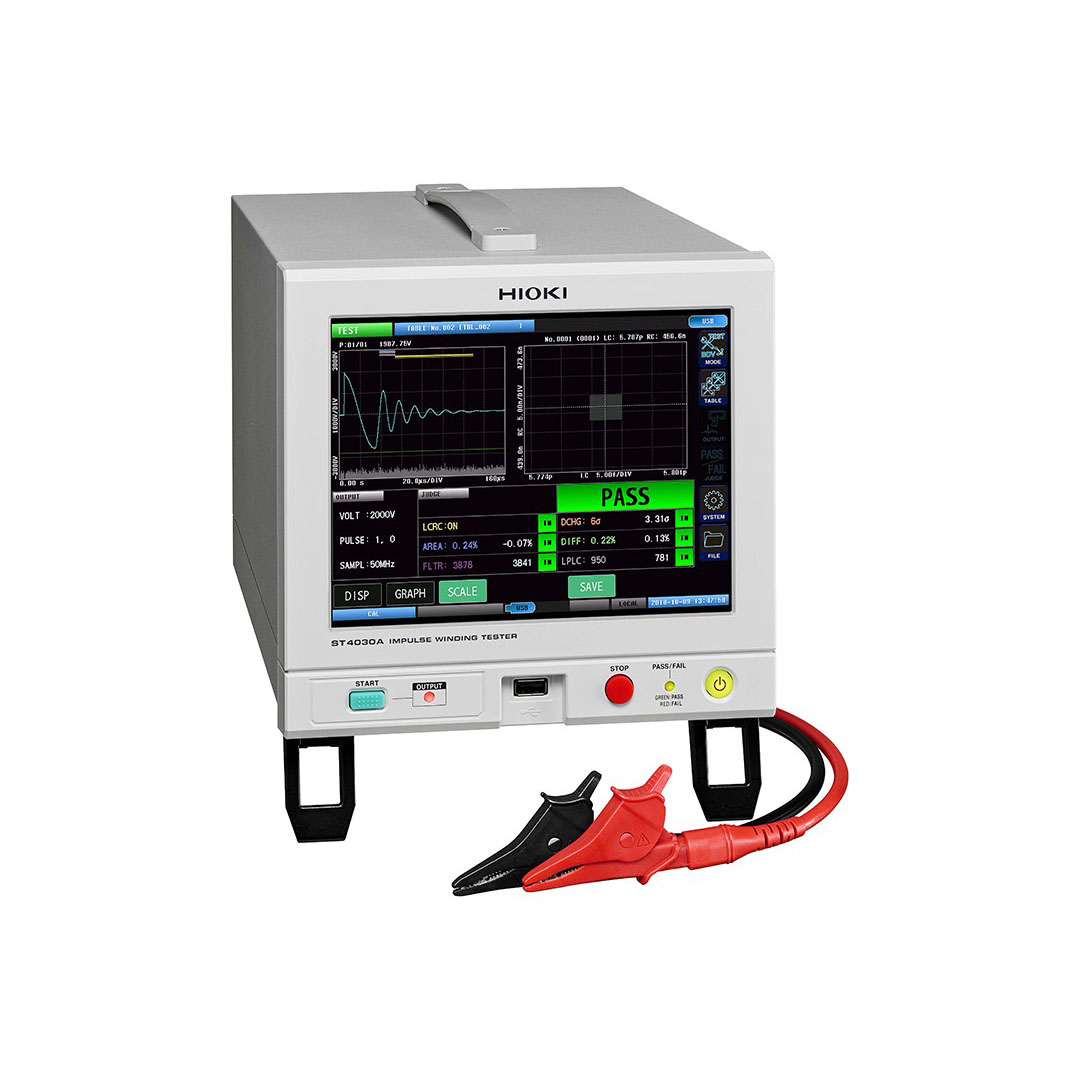

脈沖線圈測試儀ST4030A根據響應波形識別特征量LC和RC。 由于可以定量地將其作為電路常數值處理，因此可以基于數值數據清楚地確定判斷閾值。 并且因為測試結果是數值，所以可以使用統計質量控制方法從測試結果中使用它們。 每匝短路的累積數據可以反饋到先前的過程以預測線圈缺陷并防止再次發生。

高精度的波形檢測
可以高精度的檢測出以往難以識別的合格品和不合格品之間的差異，例如響應波形中的微妙變化。 200 MHz的高速采樣能捕捉細微的瞬間變化，12bit的高分辨率能捕獲波形之間的微小差異。可以檢測較難判定的多匝短路
對于以往較難判定的多匝短路的區別也能通過響應波形的定量化進行合格與否的判斷。因為在LC、RC值上合格品和不合格品的分布不同，因此可以明確判斷的標準。

能夠在裝有轉子的成品狀態下進行脈沖測試
轉子裝在馬達定子上的狀態下，根據轉子的安裝位置，轉子和定子之間的雜散電容會發生變化。因此，脈沖測試得到的響應波形也會發生變化，從而無法使用過去的波形比較方式。將響應波形進行數值化得到的LC·RC值也會因為響應波形的變化而變化，但合格品和不合格品的分布不同。所以，ST4030A通過生成合格品和不合格品的判定區域，能在裝有轉子的成品狀態下進行脈沖測試了。

脈沖線圈測試儀的使用方法-ST4030A
脈沖線圈測試儀ST4030A測試電機電感（線圈）產生的線圈之間是否存在層間短路。 一種判斷合格品的方法，通過比較脈沖電壓施加到合格品時參考主波形的指定部分中“主波形”和“測試波形”之間的偏差面積， 我們將介紹如何使用脈沖線圈測試儀，使用從合格品和不合格品的分布偏差判斷質量的方法來檢測單匝短路情況。
