產品綜述

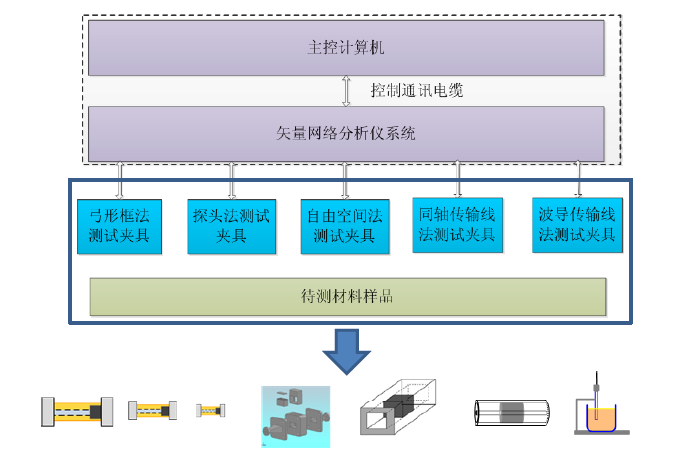

       電磁材料綜合測試平臺由矢量網絡分析儀、測試夾具、系統軟件等組成，通過頻率擴展可提供45MHz～325GHz全頻段材料電磁參數測試。該系統集測試精度高、速度快、組建靈活等特點于一身，通過搭配不同的測試夾具可滿足固體、粉末、流體、半流體等各種類型材料測試的需求，測試主要參數有復介電常數、復磁導率、損耗、反射率、透波率等參數。

功能特點
●系統配置靈活，測試方法齊全
●自動測量軟件簡單易用，方便快捷
●一次連接同時測量多個參數
●兼容多種測試夾具
●系統配置靈活，測試方法齊全
根據測試需要，可以配置寬帶的同軸空氣線、波導腔、探頭等測試夾具進行測量。

●自動測量軟件簡單易用，方便快捷

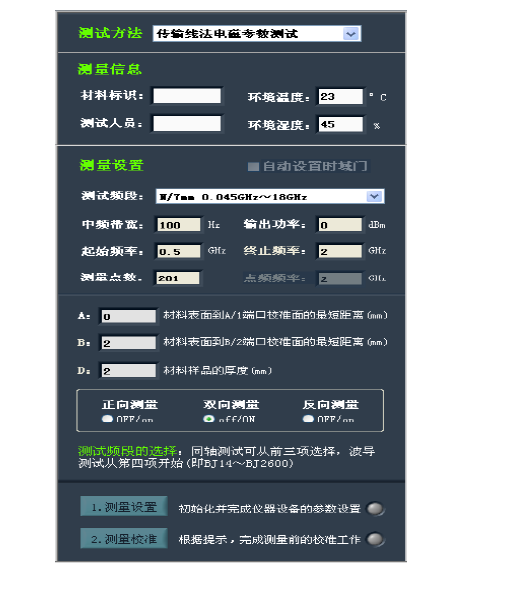

測量需要設置的參數有測量頻率、測量頻率點數、材料放置的位置信息以及材料厚度。設置正確后，一鍵測量，方便快捷。

●一次連接同時測量多個參數

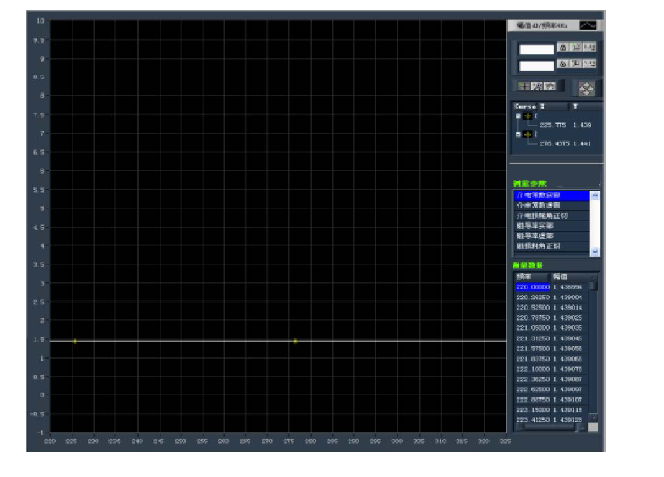

一次連接可以測量材料的介電常數的實部、虛部，磁導率的實部、虛部，電、磁損耗角的正切等多個參數。

●兼容多種測試夾具
介質材料傳輸線測試法根據不同的波段將測試夾具做到系列化，以滿足寬頻帶的測試要求。同軸測試夾具的連接器采用國際標準連接器，波導測試夾具采用標準波導和標準法蘭。測試夾具及待測樣品示意如圖所示。

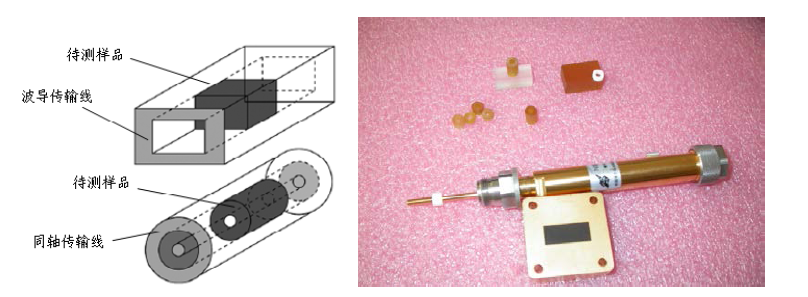

空氣線測試夾具及待測樣品示意圖
