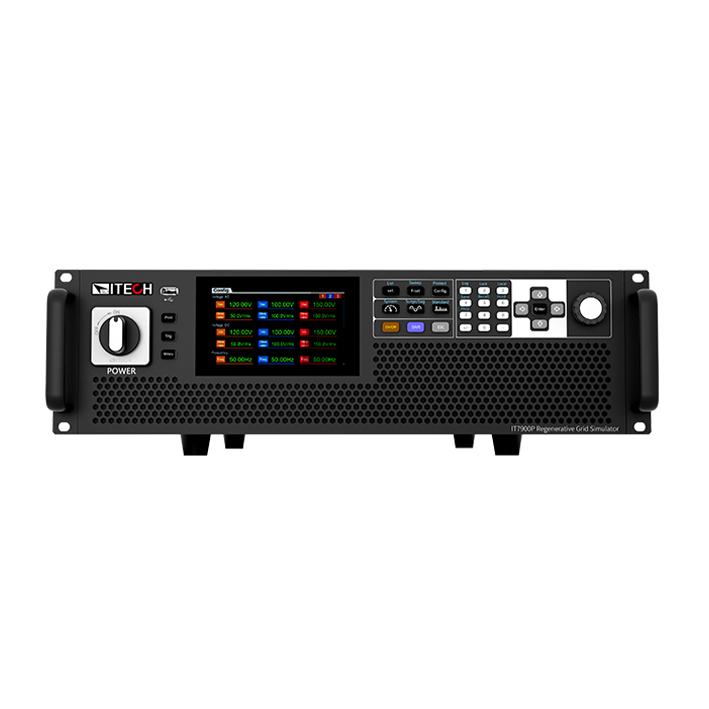

IT7900P系列高性能回饋式電網模擬器提供用戶領先的一體化測試解決方案，它可以是一臺大功率交流電源，也可以作為電網模擬器和全四象限功率放大器使用，同時也是一臺回饋式的交/直流電子負載。全四象限運行，高效的回饋能力可以將電能無污染的回饋電網，滿足環保需求的同時也節省了大量用電和散熱成本。緊湊式、模塊化、高效率的結構設計，使IT7900P可以在3U的體積內提供15kVA的功率，主從并聯更可擴展功率至960kVA。采用基于彩色觸摸屏的用戶界面，可以直接定義不同波形，豐富的操作模式滿足用戶單相，三相，反相及多通道測試需求，為測試提供了較高的靈活性，可以廣泛應用于光伏、儲能系統、新能源汽車等多個領域。

產品功能與優勢

源載一體

IT7900P系列融合了3個設備，用戶可以直接在儀器面板上選擇將IT7900P當做一臺IT7900電網模擬器使用，并且擁有可編程交流電源IT7800的全部功能,也可以選擇當做一臺回饋式交/直流負載IT8200使用。

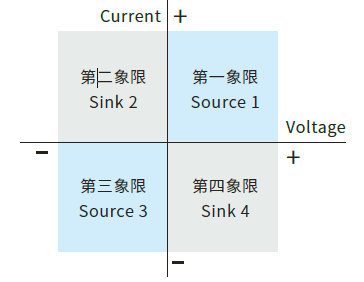

四象限輸出特性

IT7900P系列不但是一臺全四象限電網模擬器，同時也是一臺全四象限交/直流電子負載，能夠在所有4個象限中運行，良好的雙向能力擴展了傳統設備只有2象限的仿真范圍。結合高效的的能量回饋功能，適用于測試并網型產品，例如并網光伏逆變器的頻率變化，電壓瞬變和防孤島等測試。

高效的能量回饋

IT7900P無論是當做電網模擬器還是負載使用，交流還是直流模式下均提供高效的能量回饋。待測物在測試中所產生的能量可以經由IT7900P設備回收后廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。

專業孤島測試模式，滿足防孤島效應測試

為滿足并網型產品的防孤島效應認證測試，IT7900P系列開發了專業的孤島測試模式。測試人員可以通過調節RLC參數或配置有功功率、無功功率參數，實現模擬純阻性或非線性電網負荷的效果，進一步驗證并網型DUT在不同等效阻抗，三相負荷平衡及非平衡狀態下的孤島保護響應時間。該方案可以幫助工程師簡化測試電路，節約額外的RLC負載和功率計等設備成本。

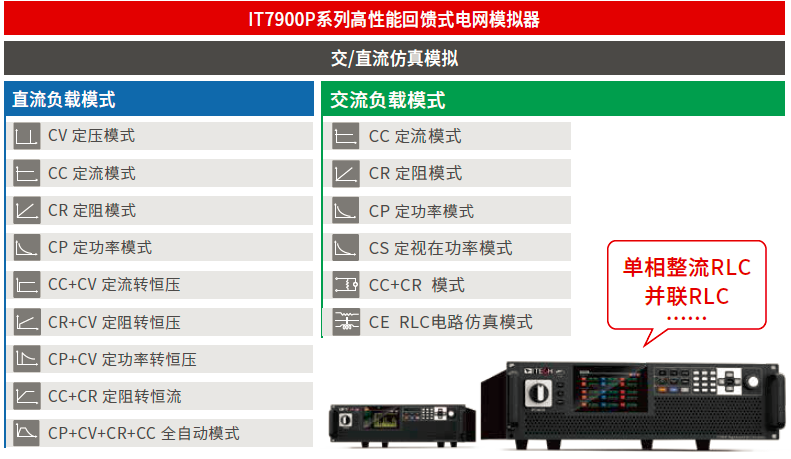

完整的操作模式

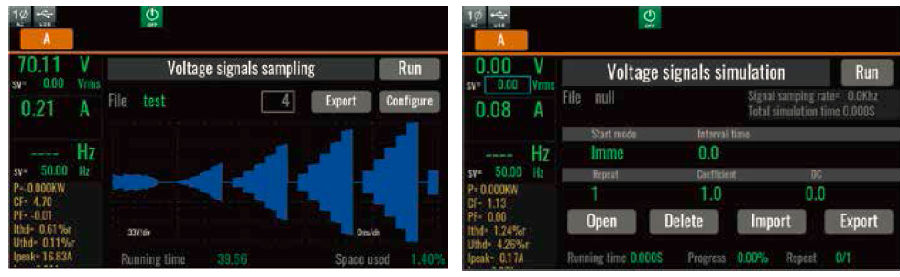

數據的采集與仿真

IT7900P系列集成了先進的基于數字信號處理器的數據采集系統，提供了數字示波器、功率表及數字萬用表等量測和波形分析能力。全系列電流量測精度高達0.1 %+0.2%FS，電壓量測精度高達0.1%+0.1%FS。同時顯示多達6條示波曲線，不但節約了測試成本，同時也縮短了復雜的連接操作時間。IT7900P豐富的觸發配置可以同步捕獲待測物電壓波形，實現數據的采集與仿真功能。用戶可以將采集到的電網異常電壓數據導入到IT7900P設備中，復現電網狀態，并且可以對導入的波形進行設置重復次數、偏移等參數。

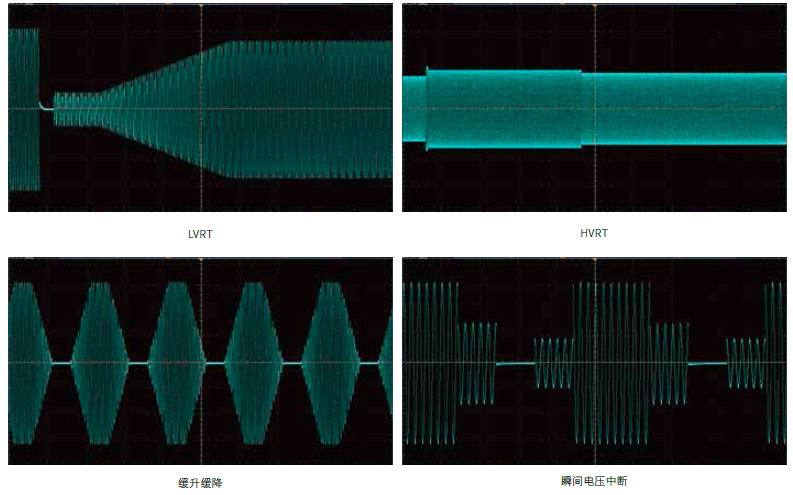

模擬市電再現和低電壓穿越（LVRT）測試

低電壓穿越就是當電網故障或擾動引起電壓跌落時，在一定電壓跌落的范圍內，發電系統不脫離電網而繼續維持運行，甚至還可為系統提供一定無功以幫助系統恢復電壓的能力。IT7900P 系列可以編輯低電壓穿越的測試條件，配合快速的響應速度可完全符合LVRT 測試要求。同時，IT7900P系列具備任意波形功能，搭配LIST功能可以通過面板或程控軟件編輯仿真各種電網擾動波形，例如瞬間掉電，突波及電壓緩升緩降等。
