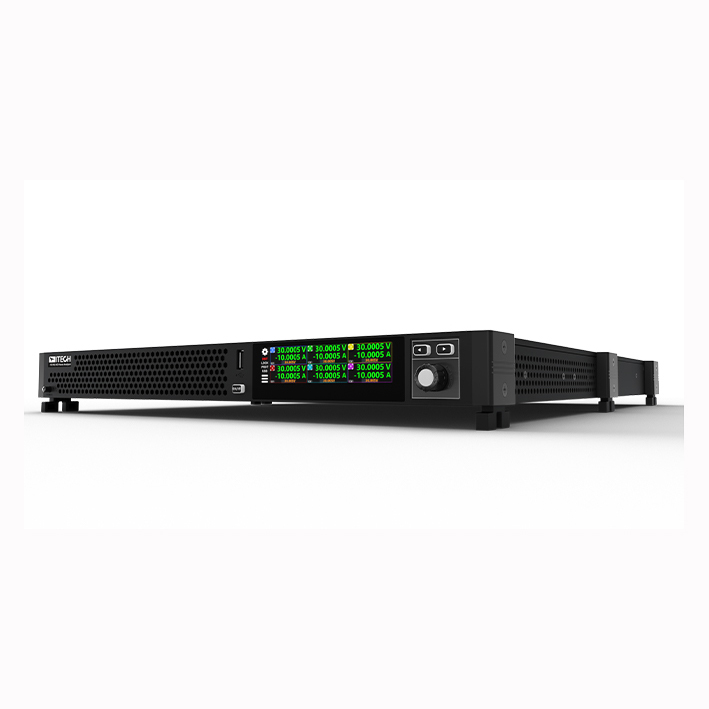

IT2700多通道源載模組系統

主要特性

● 體積小巧：1U 機架空間，可提供多達 8 路輸出

● 靈活的模塊化系統：可混合搭配功率、電平和性能不同的模塊

● 兩種1U機框，三種模塊（單向源，雙向源，回饋載）

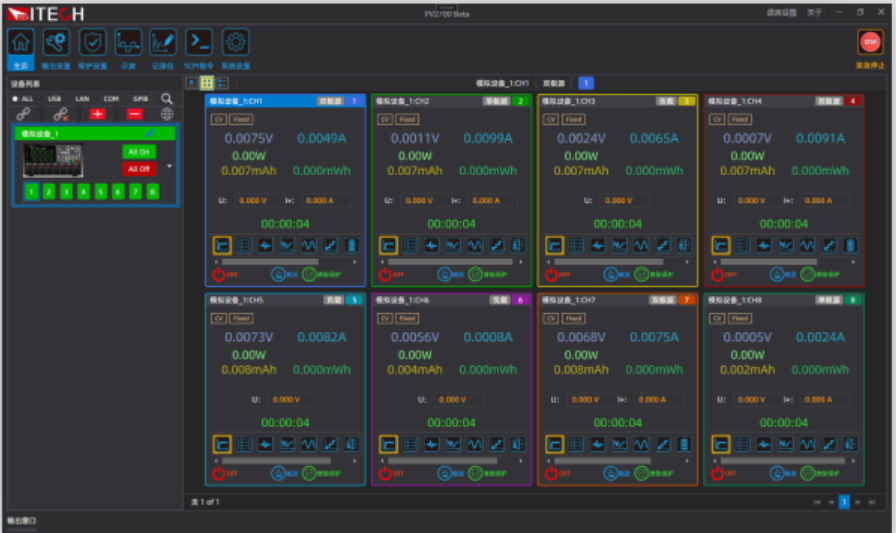

● 免費上位機多通道軟件，支持8輸出儀表顯示

● 支持Web控制功能，使用通用的瀏覽器實現所有功能應用

● 電隔離源載模組支持8個模組主從并聯可達2kW

●負載功能：支持CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM（電池模擬）十種工作模式

● 電源功能：具有CV、CC、CP環路，支持內阻的設定

● 雙向源模組支持負載模式下的電阻設定

● 源載模組均為寬量程功率模組

● 單模組電壓高達150V，電流高達30A，功率高達500W

● 支持跨機框成組同步控制，通道數無上限

● 豐富的觸發輸出和輸入，支持步觸發輸出，可觸發其他模塊(采集，示波，數據記錄等)

● 高達50kHz外部數據記錄功能，提高測試效率

● 測量功能：多輸出/單輸出儀表顯示、示波器顯示、數據記錄顯示、支持V/I/P的平均值，最小值和最大值，并計算所有輸出的P，Ah和Wh值

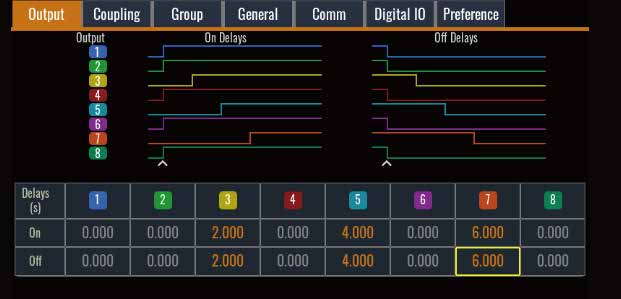

● 輸出功能：list功能、任意波形、掃描正弦波、任意波序列、恒定駐留任意波、負載瞬態、電池模擬*1、電池測試、OCP和OPP測試*2、輸出開啟/關閉序列化看門狗功能、支持輸出耦合

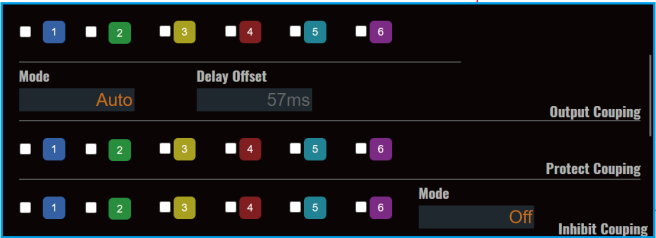

● 全面保護：OVP, UVP, OCP, OPP, OTP, UCP, Foldback功能，支持保護耦合

●模塊標配防反接功能，自帶功率繼電器，支持防泄放和防浪涌功能

●自適應 100-380 Vac 單相交流輸入，適應全球電壓

● 標配LAN、USB-TMC、USB-VCP、CAN通信接口、數字I/O接口，支持U盤導入和導出數據，支持SCPI協議

*1僅雙向源模組 *2僅負載模組

技術資料產品手冊

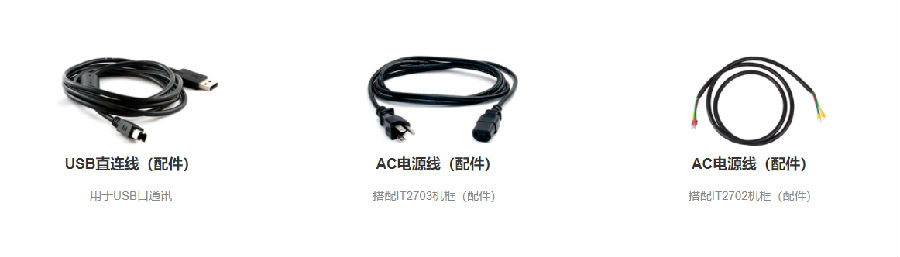

概述產品規格附件和保修資料下載

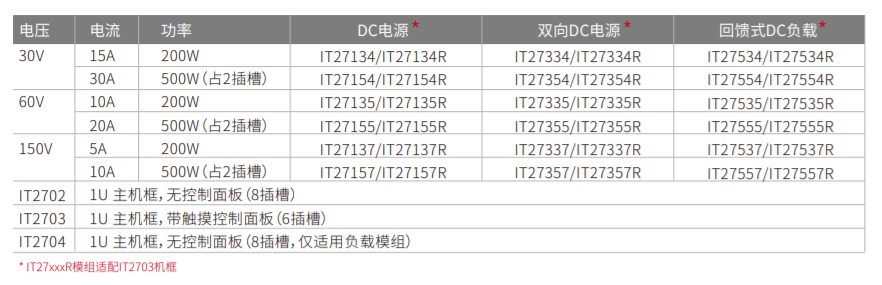

IT2700系列多通道源載模組系統提供了超高功率密度，1U主機框可容納多達8個200W模組或4個500W模組，模組可以是雙向直流電源、單向直流電源或回饋直流電子負載，模組之間支持混搭，同步，相同模組可串并聯，標配LAN、USB、CAN通訊接口、數字I/O接口和免費上位機軟件，適合DC-DC模塊、功率器件、通信電源模塊、3C產品，如手機、PCBA、電池模擬與測試、光電芯片和電源管理芯片等研發、設計驗證、制造環節中的ATE系統集成。

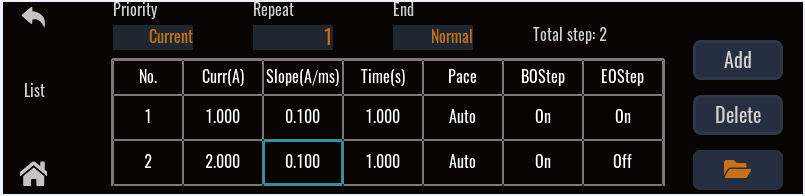

List序列

通過編輯每一步的電壓、電流、脈寬和斜率，可以生成多種復雜序列，讓用戶完成各種帶載波形的測試，導入或?qū)С鼍庉嫼玫奈募?/span>

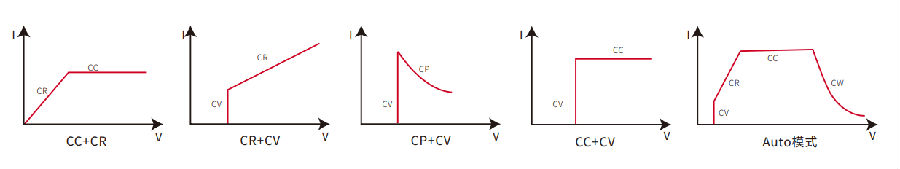

多種操作模式

IT2700負載具備10種工作模式，除了基礎模式CC、CV、CR、CP，還具備5種復合工作模式：CC+CR模式常用于車載充電機限壓、限流特性測試、恒壓精度、恒流精度的測試中，防止車載充電機的過流保護。CR+CV模式應用于模擬LED燈，測試LED源的場合，并測得LED電流紋波參數。CP+CV模式可取代VON點的設定應用或用于電池的放電測試，電壓設置點可作為截止電壓。CC+CV功能可用于負載模擬電池，測試充電樁或車載充電器的場合，CV工作的同時，限制拉載最大電流。AUTO模式可在定電壓，定電阻，定電流模式與定功率模式的限制下進行自動切換。當待測物保護線路損壞時，可通過自動切換機制來避免待測物損壞。

獨有的BSIM(電池仿真)模式可輸出一個電壓,模擬一個電池來測試充電器等設備。
